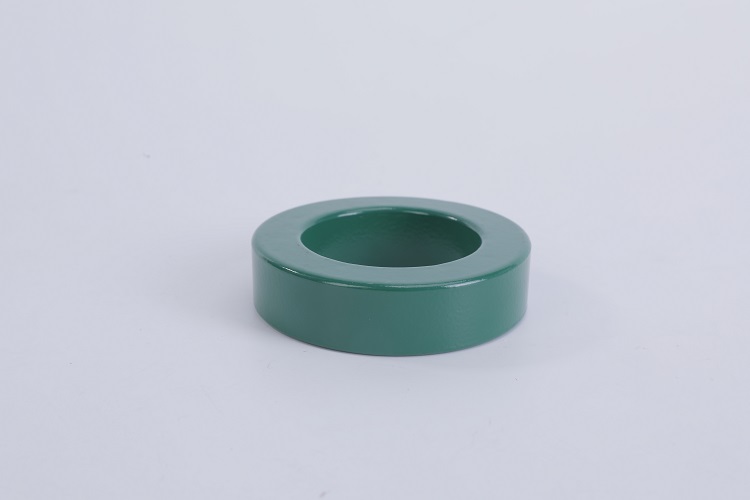

在电源柜、变频器以及大功率充电设备中，铁氧体大磁环扮演着抑制电磁干扰的关键角色。然而，由于其体积和重量相对较大，许多一线生产人员普遍反映：安装固定困难、引线拉扯易导致磁环开裂、以及内部空间布局逼仄等问题。这些痛点不仅降低了生产效率，更埋下了长期可靠性的隐患。作为专业的磁性元件供应商，志佳电子针对铁氧体大磁环的安装与结构布局，总结了一套行之有效的实操方案，帮助客户轻松化解矛盾。
首先，解决固定与缓冲问题。传统安装方式常使用扎带简单捆绑铁氧体大磁环，这在振动环境下极易导致磁环移位或与机壳发生碰撞，产生碎屑。志佳电子推荐采用特制的硅胶垫片和绝缘尼龙夹具组合。安装时，在铁氧体大磁环的外圆面缠绕一层0.5mm厚的阻燃硅胶垫，既能提供摩擦阻力防止滑脱，又能吸收机械振动。随后，配合可调节的尼龙卡箍将其固定在底板或线束槽内。这种柔性固定方式能将铁氧体大磁环受外部冲击时的断裂风险降低70%以上，尤其适合车载、风电等强振动场合。
其次，应对空间紧凑的设计难题。随着设备向小型化、集成化发展，机箱内留给铁氧体大磁环的余量越来越少。直接堆叠或并排放置多个磁环，不仅占用宝贵空间，还可能导致磁场耦合，削弱滤波效果。志佳电子可以为您提供异形或超薄结构的铁氧体大磁环非标定制服务。例如，根据您的PCB板预留孔位，我们可将磁环设计为椭圆跑道形或矩形，使其完美嵌入线束走线间隙。此外，采用多孔结构的一个铁氧体大磁环替代多个单孔磁环，能够同时穿过多束电缆，显著提升单位体积的抑制效率。
最后，志佳电子还特别强调了引线管理的重要性。许多工程师直接用力拉扯穿过铁氧体大磁环的导线，一旦导线表面绝缘皮磨损或磁环内孔边缘划伤线材，将引发漏电或短路事故。正确的做法是，在铁氧体大磁环内孔入口处加装护线套，或选用倒角工艺更圆滑的磁环产品。志佳电子出厂的所有铁氧体大磁环均经过精密倒角与研磨处理，彻底消除了锋利边缘，从细节处守护您的产品安全。如果您想进一步优化磁环安装工艺，欢迎随时咨询志佳电子，我们将提供3D结构图纸与安装指导视频，助您生产效率倍增。
