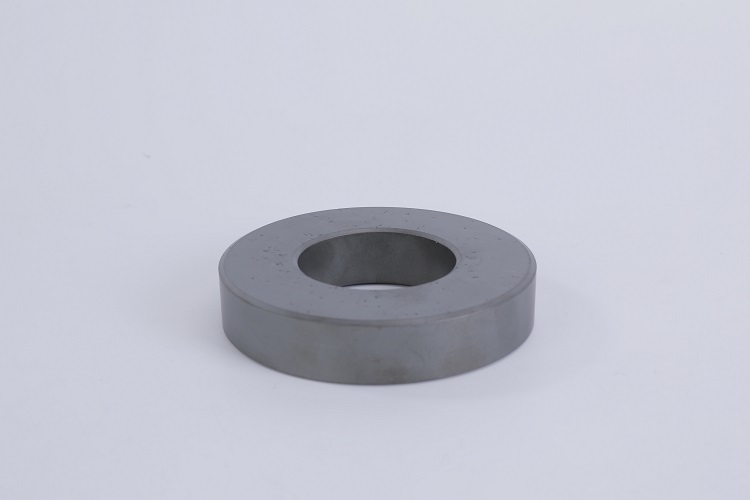

在电磁兼容（EMC）设计和电源滤波领域，铁氧体大磁环一直是抑制低频共模干扰的核心元件。然而，许多工程师在实际应用中常常陷入两大困境：一是面对繁杂的规格型号无从下手，选型不当导致滤波效果大打折扣；二是磁环在强电流下温升过快，影响整机寿命与稳定性。针对这些行业常见痛点，志佳电子结合自身十余年研发生产经验，为您系统梳理了铁氧体大磁环的正确选型思路与热管理技巧。
首先，关于选型误区。不少客户认为磁环尺寸越大，阻抗越高，滤波效果就越好。但实际上，铁氧体大磁环的性能曲线与材料导磁率、线圈匝数及工作频率强相关。若频率点不匹配，即便增加体积也无法有效吸收干扰。志佳电子建议，客户应优先明确干扰信号的频段范围。对于几十kHz到几MHz的传导干扰，选择初始导磁率在5K-10K之间的锰锌铁氧体大磁环往往更具性价比；而对于更高频的干扰，则需要考虑镍锌材料。为此，志佳电子提供免费的EMC问题诊断服务，依据您的实际电路参数，精准推荐最适配的磁环规格，从源头避免“大而无当”的浪费。
其次，针对磁环过热问题。当铁氧体大磁环流过较大直流或交流偏置电流时，磁芯内部的磁通密度会接近饱和区，导致磁滞损耗剧增，引发异常发热。这不仅会降低磁环的初始导磁率，还可能导致外围塑料外壳熔化。志佳电子的解决方案是：优先采用扁平线绕制或分段绕线工艺，优化磁环的窗口利用率。同时，我们推出了针对大电流应用场景的特制铁氧体大磁环系列，通过调整材料配方中的氧化铁含量和烧结温度曲线，显著提升了磁芯的抗饱和能力，在相同工况下温升可降低15-20℃。
最后，志佳电子提醒广大客户，选型后务必进行整机负载测试。我们拥有专业的EMC实验室，可以协助您验证铁氧体大磁环在实际工作环境中的阻抗特性和热分布。如果您正被EMC测试反复超标或磁环高温问题困扰，欢迎联系志佳电子的技术团队，我们将提供从选型、测试到整改的一站式服务
