抗干扰磁环选型要点：如何选对磁环真正解决设备 EMI 干扰问题

很多工程师在做设备电磁兼容整改时会遇到这样的困惑：同样装上磁环，有的设备干扰抑制效果明显，有的却改善微弱。其实磁环并非简单装上就生效，材质选型、结构规格、安装方式都会直接决定滤波抗干扰效果。

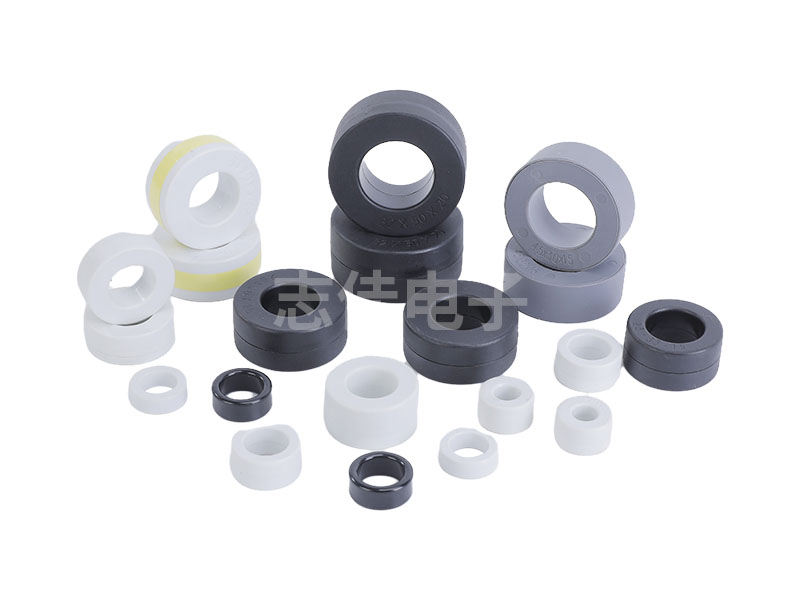

抗干扰磁环（铁氧体磁环）核心原理是利用铁氧体材料的阻抗特性：低频阻抗小，随着频率升高阻抗快速变大，以此吸收高频噪声干扰，广泛应用电源线、音频线、AV 线、数据线、工控线缆等各类线材上。选型过程中，首先需要明确干扰信号的频段，区分锰锌、镍锌、非晶磁环的适用场景。低频传导干扰优先锰锌铁氧体；高频辐射干扰更适合镍锌材质；非晶磁环则在宽频干扰抑制场景具备突出优势。

其次区分产品结构：一体式穿芯磁环阻抗性能更稳定；卡扣式（组装式）磁环优势是无需拆线，装配便捷，适合后期整改，要注意卡扣闭合到位，避免间隙削弱抗干扰性能；跑道型扁磁环更适配扁平线束，节省装配空间。同时磁环体积、孔径尺寸需要匹配线束粗细，孔径过大，线缆在磁环内部晃动，会降低实际滤波效果；空间允许的条件下，将线缆适当绕匝可以进一步提升阻抗，但匝数不宜过多，避免匝间电容恶化高频表现志佳电子。

东莞市志佳电子科技有限公司拥有多年磁环生产应用经验，除标准现货产品外，还可为客户提供选型技术支持，根据设备实际干扰工况，推荐适配磁环规格，提供样品测试，助力客户高效完成 EMC 整改。有需要的客户，可提供设备工况、干扰频率、线束参数，获取专业选型建议。
